수동조작함

HOME > 제품소개 > 수동조작함

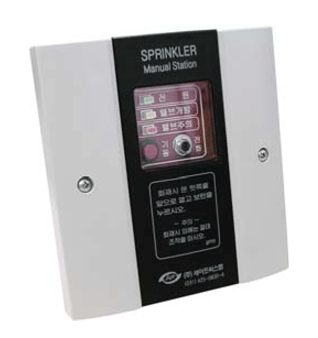

스프링클러 수동 조작함

제품도면

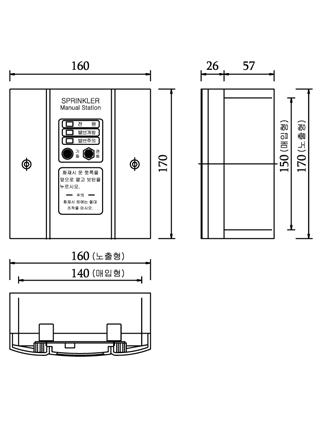

PV-SVP-B 도면

도면 DWG 도면 PDF

PV-SVP-B

정격전압 DC24V ±20%
표시장치 전원 / 밸브개방 / 밸브주의
기동장치 기동스위치
외함종류 Poly Carbonate
외함크기 160(W)*170(H)*26(D)
노출형BOX 160(W)*170(H)*57(D)
매입형BOX 140(W)*150(H)*57(D)
BOX재질 Poly Carbonate
색상 흑색 / 회색

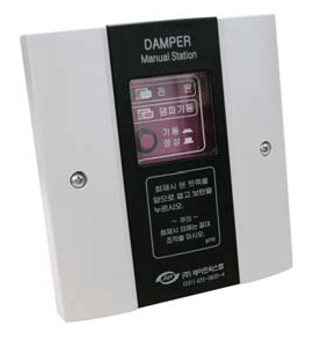

댐퍼 수동 조작함

제품도면

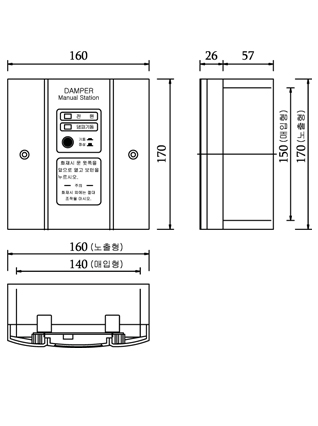

PV-DAMPER-B 도면

도면 DWG 도면 PDF

PV-DAMPER-B

정격전압 DC24V ±20%
표시장치 전원 / 댐파기동
기동장치 기동스위치
외함종류 Poly Carbonate
외함크기 160(W)*170(H)*26(D)
노출형BOX 160(W)*170(H)*57(D)
매입형BOX 140(W)*150(H)*57(D)
BOX재질 Poly Carbonate
색상 흑색 / 회색

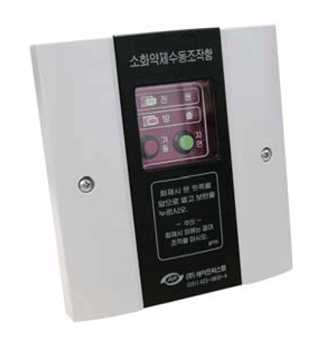

소화약제 수동 조작함

제품도면

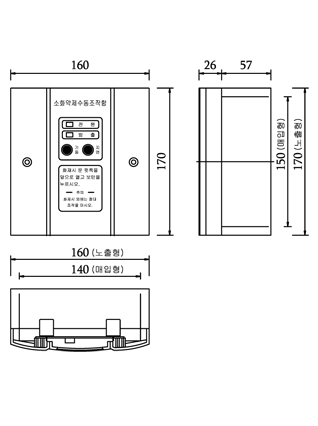

PV-CO2-B 도면

도면 DWG 도면 PDF

PV-CO2-B

정격전압 DC24V ±20%
표시장치 전원 / 약제방출 / 부져
기동장치 기동스위치 / 지연스위치
외함종류 Poly Carbonate
외함크기 160(W)*170(H)*26(D)
노출형BOX 160(W)*170(H)*57(D)
매입형BOX 140(W)*150(H)*57(D)
BOX재질 Poly Carbonate
색상 흑색 / 회색

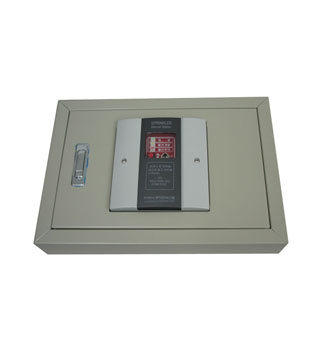

중계기내장형 조작합(노출형)

제품도면

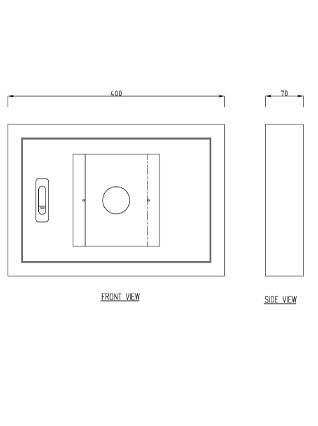

BOX-4 도면

도면 DWG 도면 PDF

BOX-4

재질 STEEL, 1.2T
크기 400(W)*280(H)*71(D)
중계기 수용 수량 1대~4대
조작함 수용 내역 거실, SVP, GAS 조작함
색상 5Y7-1

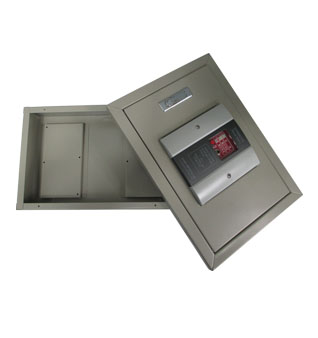

중계기내장형 조작함(매립형)

제품도면

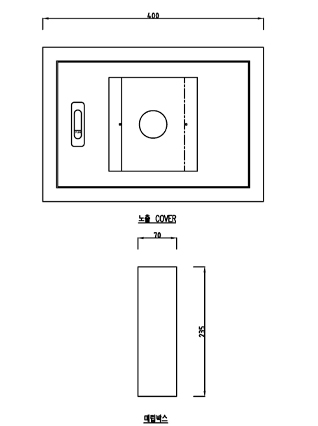

BOX-4(매립) 도면

도면 DWG 도면 PDF

BOX-4(매립)

재질 STEEL, 1.2T
크기 노출 COVER 400(W)*280(H)*20(D)
매립 BOX 350(W)*235(H)*70(D)
중계기 수용 수량 1대~4대
조작함 수용 내역 거실, SVP, GAS 조작함
색상 5Y7-1

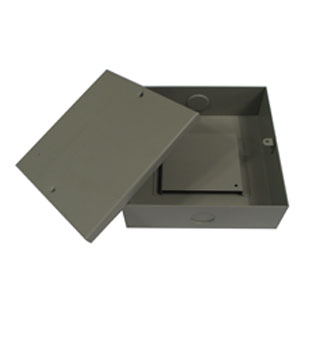

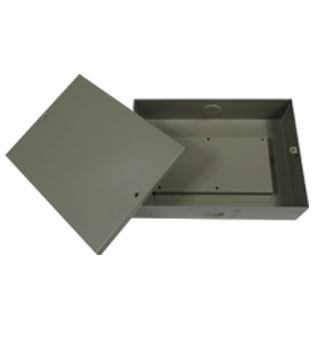

중계기 수용함(1대용)

제품도면

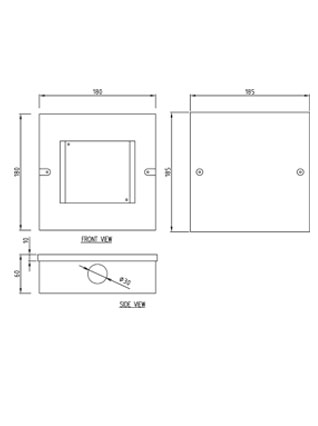

BOX-1 도면

도면 DWG 도면 PDF

BOX-1

용도 중계기 1대 수용
외함종류 Steel 1.2t
외함크기 180(W)*180(H)*60(D)
커버 185(W)*185(H)*10(D)
색상 5Y 7/1
중계기 수용함(2대용)

제품도면

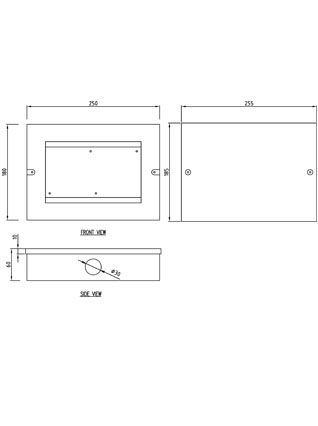

BOX-2 도면

도면 DWG 도면 PDF

BOX-2

명칭 중계기 2대 수용
외함종류 Steel 1.2t
외함크기 250(W)*180(H)*60(D)
크기 180(H)*250(W)*60(D)
커버:255(W)*185(H)*10(D)
색상 5Y 7/1

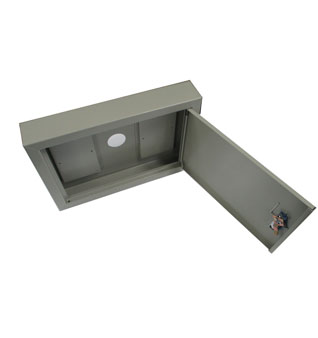

중계기 수용함(4대용)

제품도면

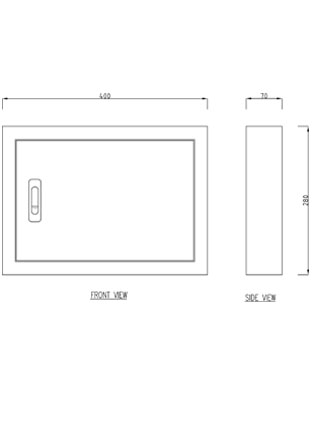

BOX-4 도면

도면 DWG 도면 PDF

BOX-4

용도 중계기 4대 수용
외함종류 Steel 1.2t
외함크기 노출형400(W)*280(H)*70(D)
색상 5Y 7/1

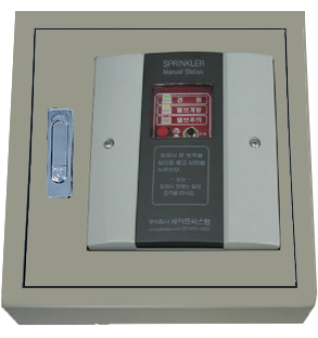

중계기내장형 수동조작함

제품도면

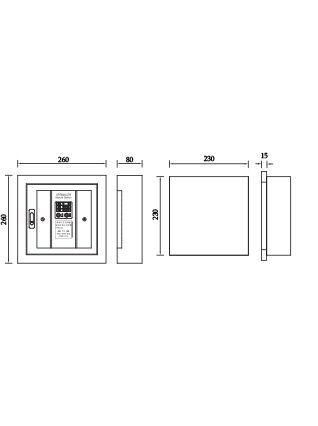

BOX-PV 도면

도면 DWG 도면 PDF

BOX-PV

용도 SVP,거실제연댐퍼 수동조작함
외함재질 Steel 1.2t
외함크기 노출형 260(W)*260(H)*80(D)
매입형 박스 230(W)*230(H)*80(D)
매입형 커버 260(W)*260(H)*15(D)
색상 5Y 7-1
