유도등

HOME > 제품소개 > 유도등

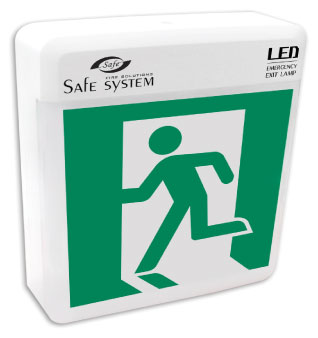

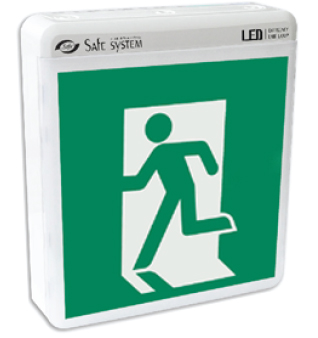

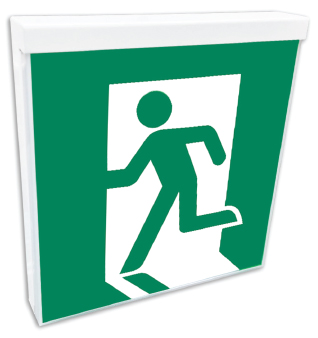

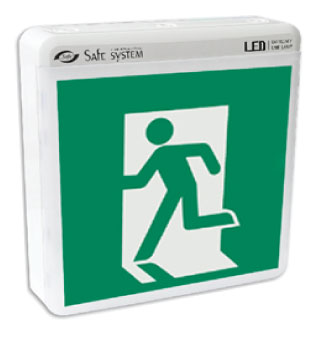

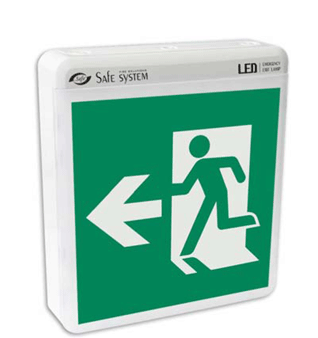

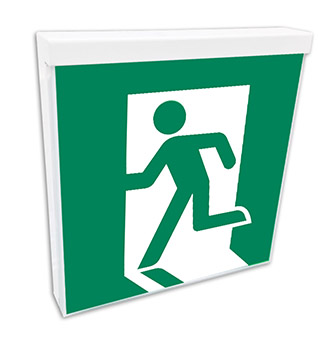

피난구 대형 유도등 (벽부형)

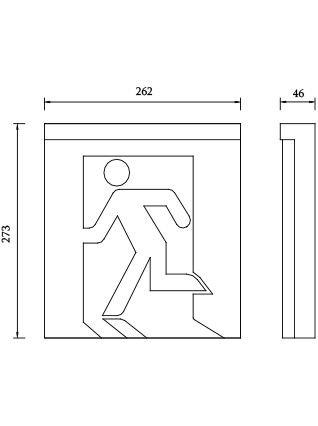

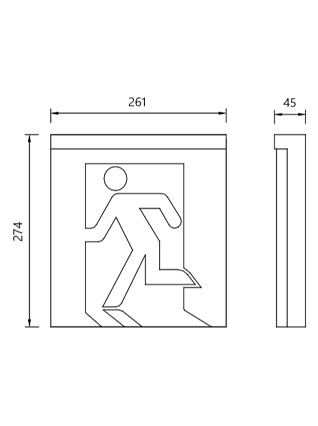

제품도면

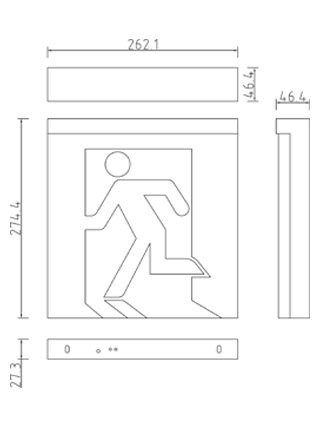

SF-LED-RF-LC(W) 도면

도면 DWG 도면 PDF

SF-LED-RF-LC(W)

형식승인번호 유13-9
종별 및 형식 피난구용/대형/돌출형/LED식/단면용/유효점등시간 60분
정격전압 AC220V 50~60HZ
예비전원 DC3.6V Ni-Cd 600mAh
소비전력 7.0W
주위온도 -10 ~ 50℃
상대습도 0 ~ 90%
결선방식 2선식 / 3선식
점검스위치 상용전원 감시용: 녹색LED
예비전원 감시용: 적색LED
외함종류 Steel, Poly Carbonate
외함크기 262.1(W) * 274.4(H) * 46.4(D)
색상 백색

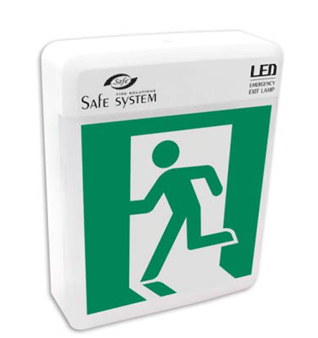

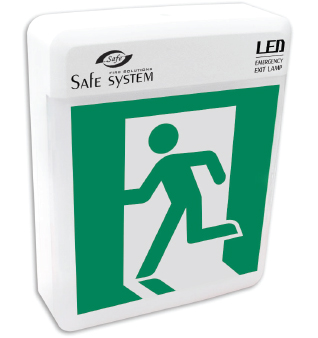

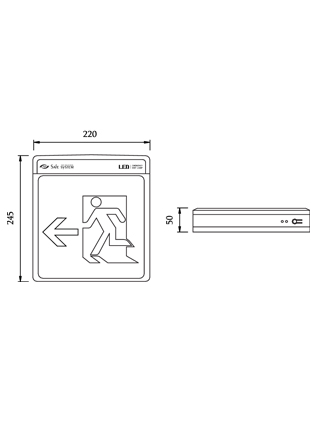

피난구 중형 단면 유도등 (벽부형)

제품도면

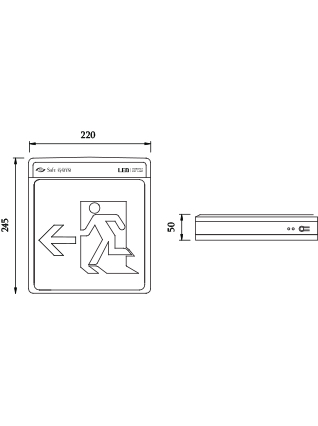

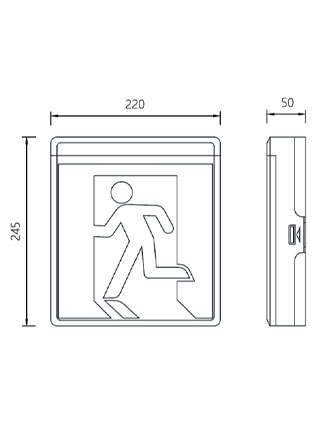

SF-LED-RF-MS(W) 도면

도면 DWG 도면 PDF

SF-LED-RF-MS(W)

형식승인번호 유09-64
종별 및 형식 AC220V/DC3.6V/피난구용/중형/돌출
형/LED식/단면용/유효점등시간 60분
고효율인증번호 LED유도등 제127호
정격전압 AC220V 50~60Hz
예비전원 DC3.6V Ni-Cd 600mAh
소비전력 3.8W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Poly Carbonate
외함크기 220(W)*245(H)*50(D)
색상 백색

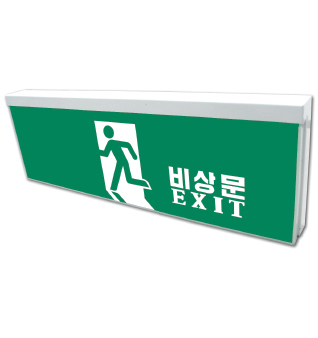

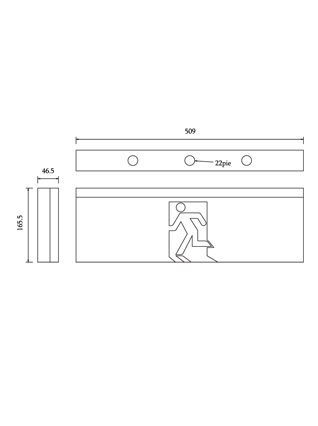

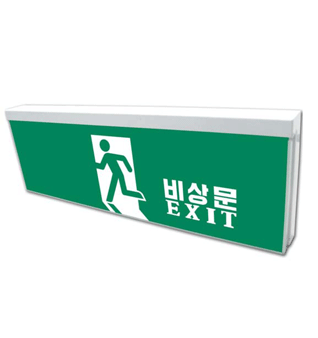

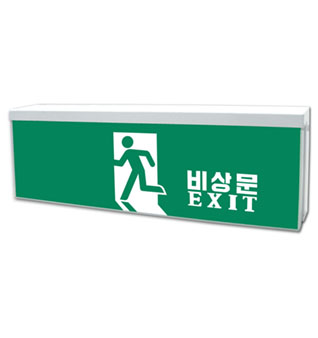

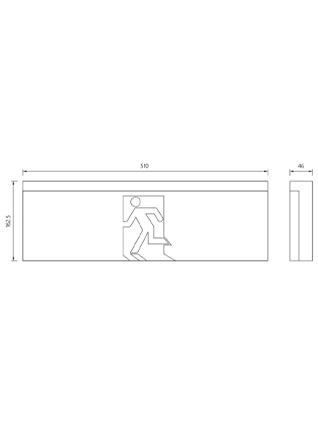

피난구 중형 단면 유도등 (벽부형, 와이드형)

제품도면

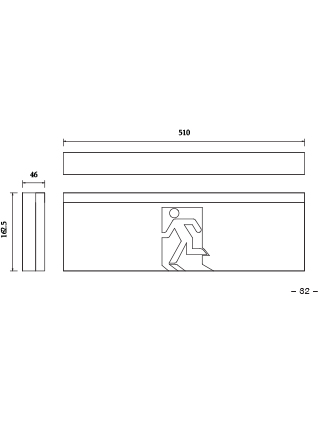

SF-LED-RF-MC(W-WD) 도면

도면 DWG 도면 PDF

SF-LED-RF-MC(W-WD)

형식승인번호 유10-53
종별 및 형식 AC220V/DC3.6V/피난구용/중형/돌출
형/LED식/단면용/유효점등시간 60분
정격전압 AC220V 50~60Hz
예비전원 DC3.6V Ni-Cd 600mAh
소비전력 3.5W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Steel, Poly Carbonate
외함크기 509(W)*165.5(H)*46.5(D)
색상 백색

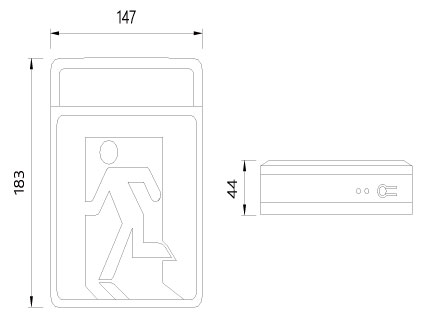

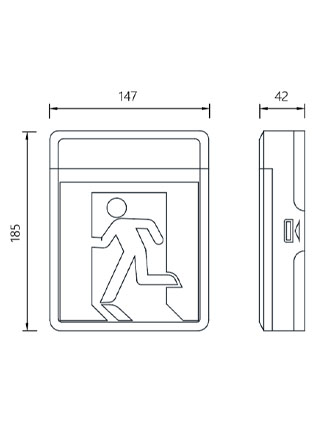

피난구 소형 단면 유도등(벽부형)

제품도면

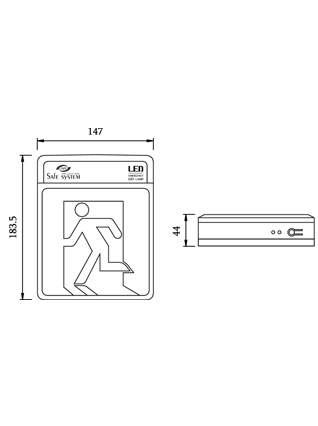

SF-LED-RF-SS(W) 도면

도면 DWG 도면 PDF

SF-LED-RF-SS(W)

형식승인번호 유09-55
종별 및 형식 AC220V/DC3.6V/피난구용/소형/돌출
형/LED식/단면용/유효점등시간 60분
고효율인증번호 LED유도등 제126호
정격전압 AC220V 50~60Hz
예비전원 DC3.6V Ni-Cd 400mAh
소비전력 1.9W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Poly Carbonate
외함크기 147(W)*183.5(H)*44(D)
색상 백색

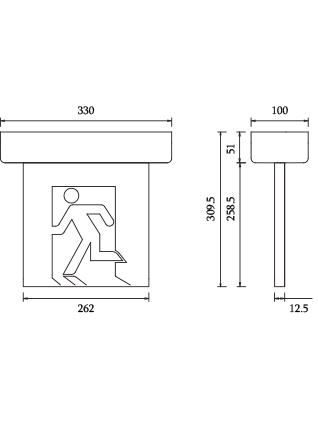

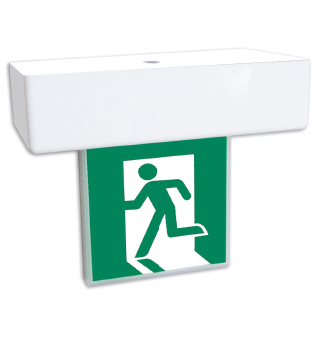

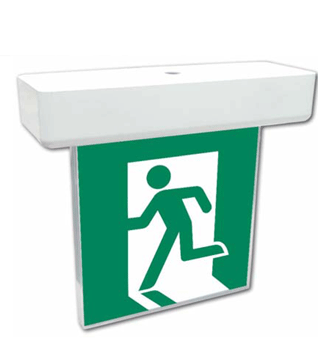

피난구 대형 단면 유도등 (천정형)

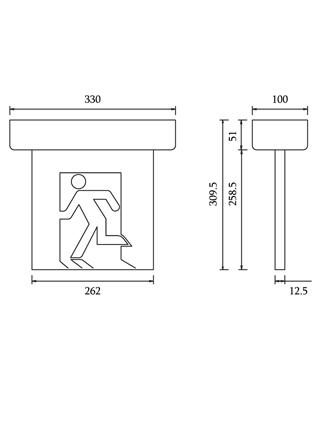

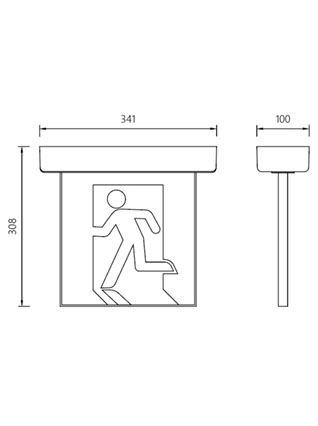

제품도면
SF-LED-RF-LS(C) 도면

도면 DWG 도면 PDF

SF-LED-RF-LS(C)

형식승인번호 유11-69
종별 및 형식 AC220V/DC3.6V/피난구용/대형/돌출
형/LED식/단면용/유효점등시간 60분
정격전압 AC220V 50~60Hz
예비전원 DC3.6V Ni-Cd 600mAh
소비전력 7W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Poly Carbonate
외함크기 330(W)*309.5(H)*100(D)
색상 백색

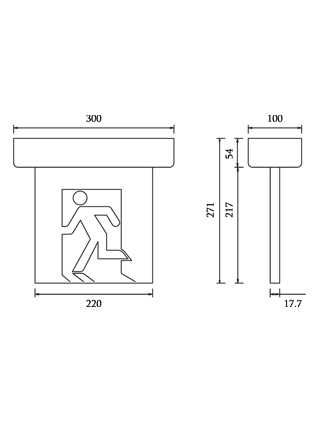

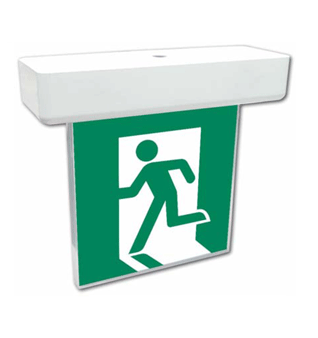

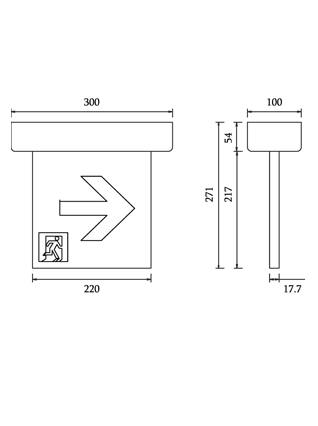

피난구 중형 단면/양면 유도등 (천정형)

제품도면

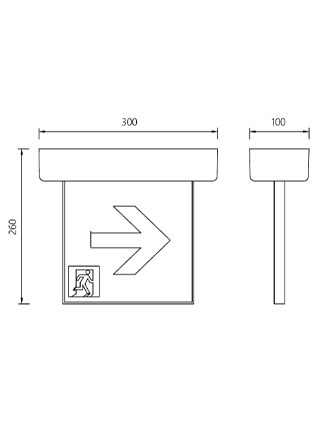

SF-LED-RF-MC(C) / SF-LED-RF-MD(C) 도면

도면 DWG 도면 PDF

SF-LED-RF-MC(C) / SF-LED-RF-MD(C)

형식승인번호 유10-47(단면) / 유10-34(양면)
종별 및 형식 AC220V/DC3.6V/피난구용/중형/돌출
형/LED식/단면,양면용/유효점등시간 60분
고효율인증번호 LED유도등 제195호(단면)
정격전압 AC220V 50~60Hz
예비전원 DC3.6V Ni-Cd 600mAh
소비전력 3.8W(단면),3.8W(양면)
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Poly Carbonate
외함크기 300(W)*271(H)*100(D)
색상 백색

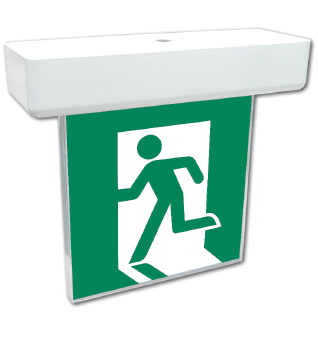

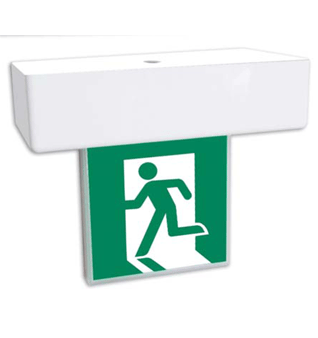

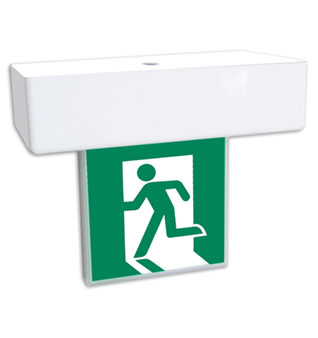

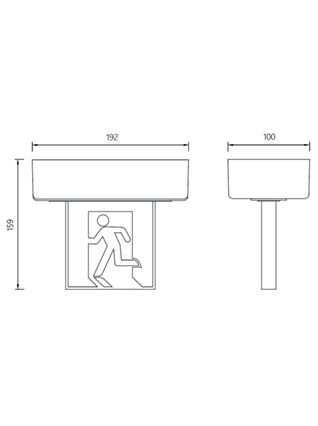

피난구 소형 단면 유도등 (천정형)

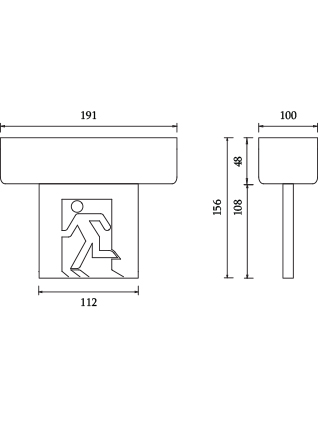

제품도면

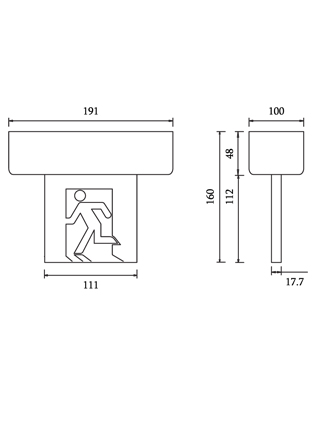

SF-LED-RF-SS(C) 도면

도면 DWG 도면 PDF

SF-LED-RF-SS(C)

형식승인번호 유12-8
종별 및 형식 AC220V/DC3.6V/피난구용/소형/천정
형/돌출형/LED식/단면용/유효점등시간 60분
정격전압 AC220V 50~60Hz
예비전원 DC3.6V Ni-Cd 400mAh
소비전력 2.0W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Poly Carbonate
외함크기 191(W)*160(H)*100(D)
색상 백색

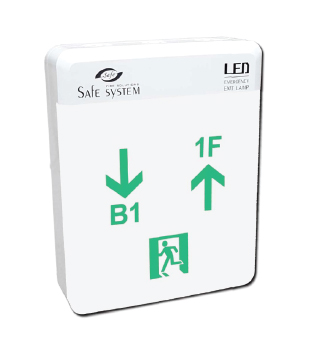

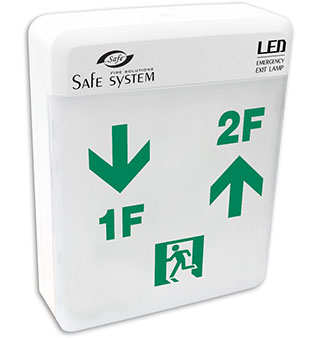

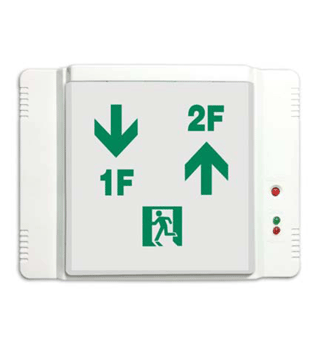

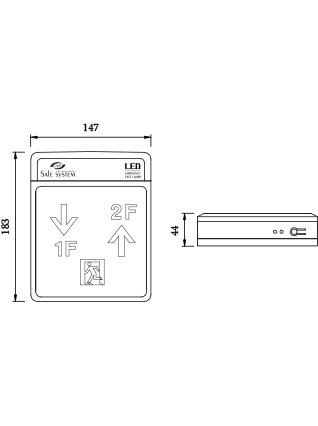

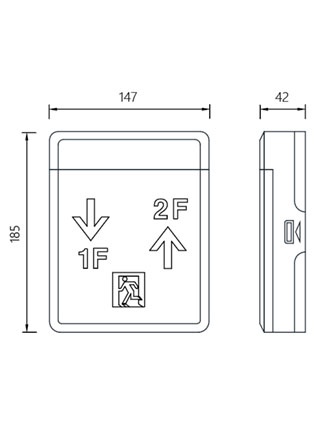

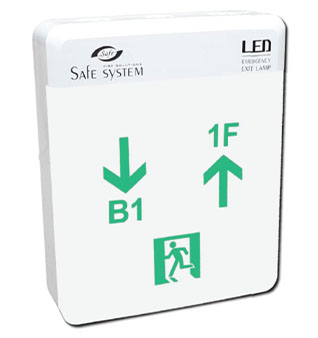

계단통로 소형 단면 유도등 (벽부형)

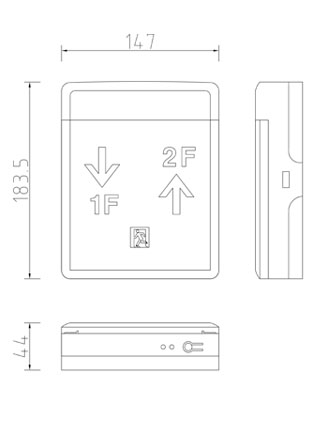

제품도면
SF-LED-SP-SC2(W-GP) 도면

도면 DWG 도면 PDF

SF-LED-SP-SC2(W-GP)

형식승인번호 유15-24
종별 및 형식 계단통로용/소형/돌출형/LED식/단면용/유효점등시간 60분
정격전압 AC220V 50~60HZ
예비전원 DC3.6V Ni-Cd 1,800mAh
소비전력 2.6W
주위온도 -10 ~ 50℃
상대습도 0 ~ 90%
결선방식 2선식 / 3선식
점검스위치 상용전원 감시용: 녹색 LED
예비전원 감시용: 적색 LED
외함종류 Poly Carbonate
외함크기 147(W) * 183.5(H) * 44(D)
색상 백색

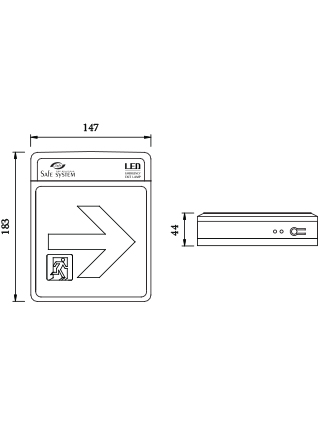

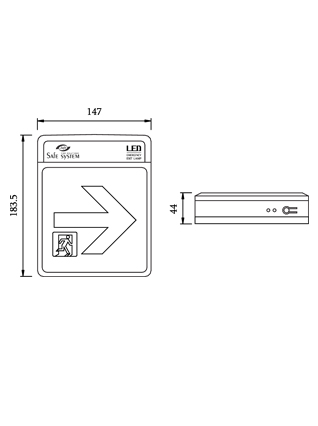

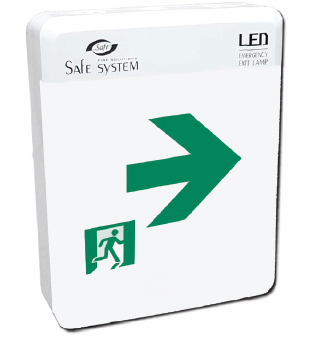

복도통로 소형 단면 유도등 (벽부형)

제품도면

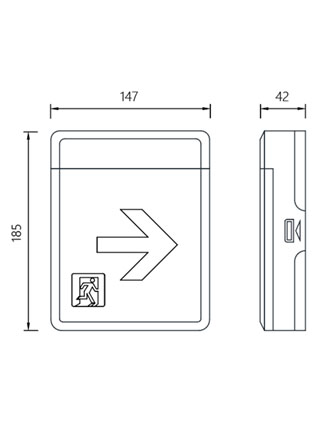

SF-LED-CP-SS(W) 도면

도면 DWG 도면 PDF

SF-LED-CP-SS(W)

형식승인번호 유09-42
종별 및 형식 AC220V/DC3.6V/복도통로용/소형/돌
출형/LED식/단면용/유효점등시간 60분
고효율인증번호 LED유도등 제128호
정격전압 AC220V 50~60Hz
예비전원 DC3.6V Ni-Cd 400mAh
소비전력 2.5W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Poly Carbonate
외함크기 147(W)*183.5(H)*44(D)
색상 백색
계단통로 소형 단면 유도등 (벽부형)

제품도면

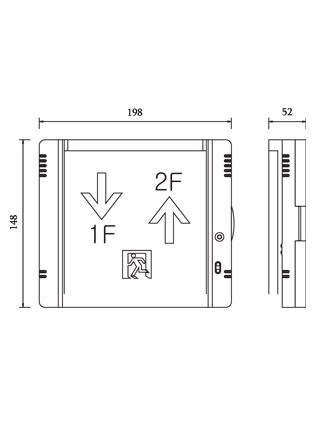

SF-LED-SP-SC(W) 도면

도면 DWG 도면 PDF

SF-LED-SP-SC(W)

형식승인번호 유11-80
종별 및 형식 AC220V/DC7.2V/계단통로용/소형/돌
출형/LED식/단면용/유효점등시간 60분
정격전압 AC220V 50~60Hz
예비전원 DC7.2V Ni-Cd 900mAh
소비전력 2.6W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Poly Carbonate
외함크기 198(W)*148(H)*52(D)
색상 백색
계단통로 중형 단면 유도등 (벽부형)

제품도면
SF-LED-SP-MC(W) 도면

도면 DWG 도면 PDF

SF-LED-SP-MC(W)

형식승인번호 유11-4
종별 및 형식 AC220V/DC7.2V/계단통로용/중형/돌
출형/LED식/단면용/유효점등시간 60분
고효율인증번호 LED유도등 제194호
정격전압 AC220V 50~60Hz
예비전원 DC7.2V Ni-Cd 900mAh
소비전력 4W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Poly Carbonate
외함크기 272.8(W)*238(H)*53(D)
색상 백색

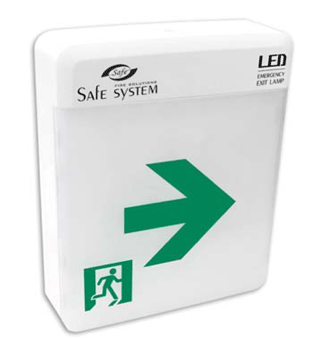

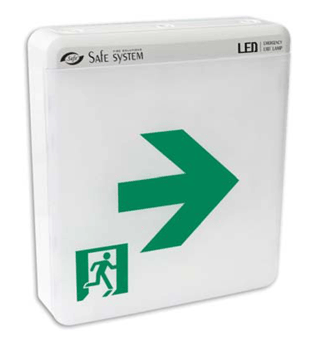

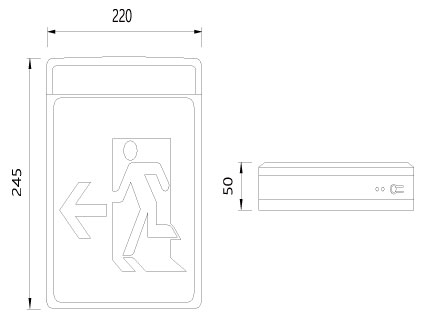

거실통로 중형 단면 유도등 (벽부형)

제품도면

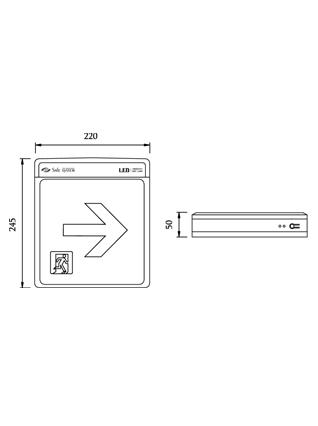

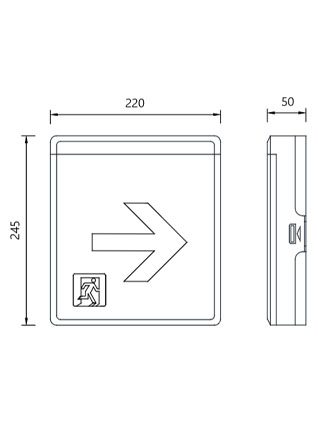

SF-LED-LP-MS(W) 도면

도면 DWG 도면 PDF

SF-LED-LP-MS(W)

형식승인번호 유09-63
종별 및 형식 AC220V/DC3.6V/거실통로용/중형/돌
출형/LED식/단면용/유효점등시간 60분
고효율인증번호 LED유도등 제129호
정격전압 AC220V 50~60Hz
예비전원 DC3.6V Ni-Cd 600mAh
소비전력 3.8W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Poly Carbonate
외함크기 220(W)*245(H)*50(D)
색상 백색

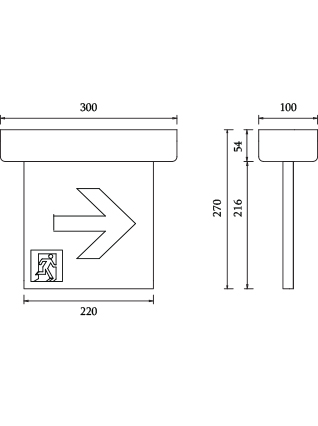

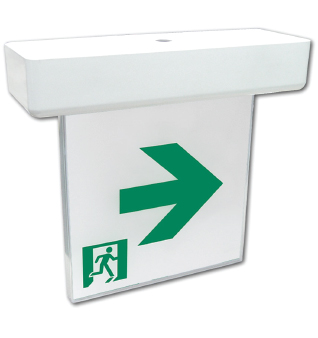

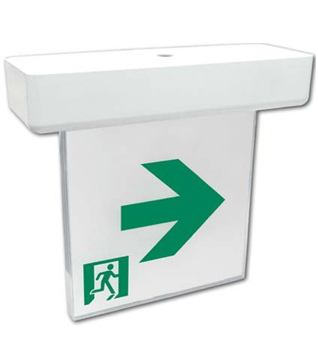

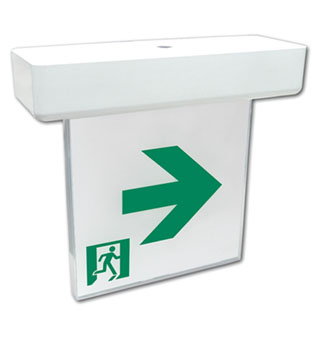

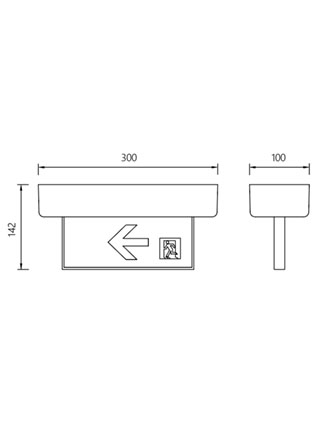

거실통로 중형 양면 유도등 (천정형)

제품도면
SF-LED-LP-MD(C) 도면

도면 DWG 도면 PDF

SF-LED-LP-MD(C)

형식승인번호 유10-35
종별 및 형식 AC220V/DC3.6V/거실통로용/중형/돌
출형/LED식/양면용/유효점등시간 60분
고효율인증번호 LED유도등 제193호
정격전압 AC220V 50~60Hz
예비전원 DC3.6V Ni-Cd 600mAh
소비전력 5W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Poly Carbonate
외함크기 300(W)*271(H)*100(D)
색상 백색

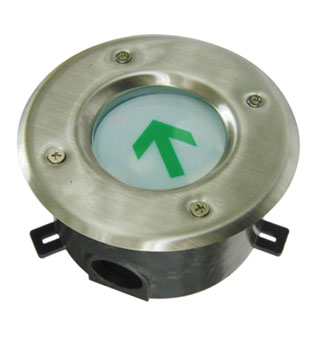

객석 유도등

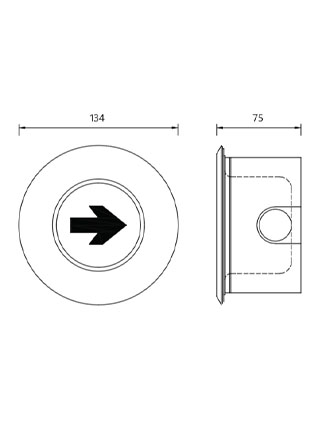

제품도면

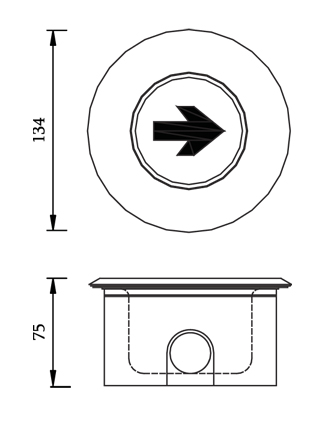

EL-ST-C 도면

도면 DWG 도면 PDF

EL-ST-C

형식승인번호 유10-36
정격전압 DC24V ±20%
정격전류 40mA
소비전력 0.3W
사용광원 LED
유도등전원 별도의 축전지 설비로부터 공급
제품크기 134Φ(D)*75(H)
색상 백색

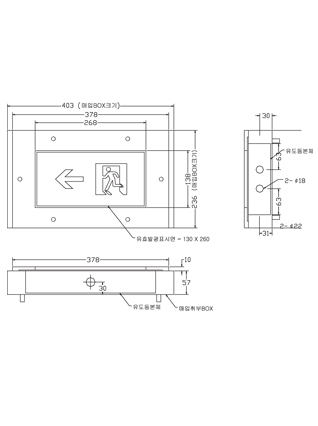

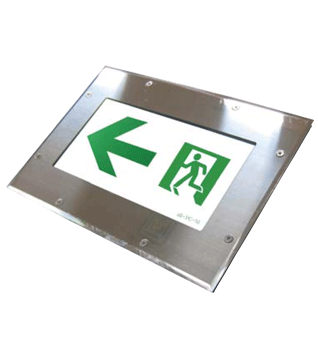

바닥매립형 복도통로 중형 유도등

제품도면
EL-FR266SL3-P 도면

도면 DWG 도면 PDF

EL-FR266SL3-P

제조사 올라이트라이프
종별 및 형식 AC220V/DC4.8V/복도통로용/중형
/단면형/LED식/유효점등시간60분
정격전압 AC220V 50~60Hz
예비전원 DC4.8V Ni-Cd 600mAh
소비전력 3.8W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
외함종류 Aluminium, 강화유리
외함크기 403(W)*236(H)*67(D)

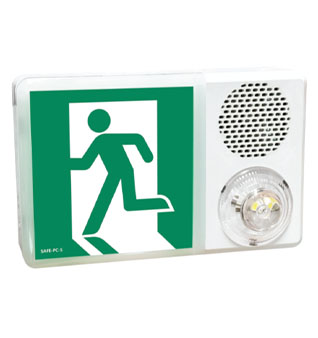

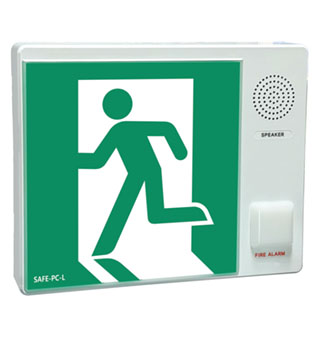

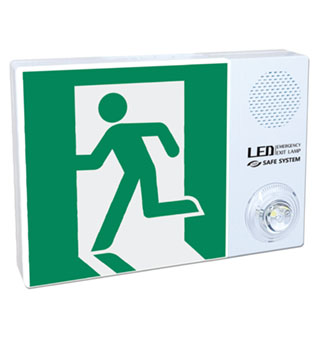

음성점멸 대형단면 피난구유도등

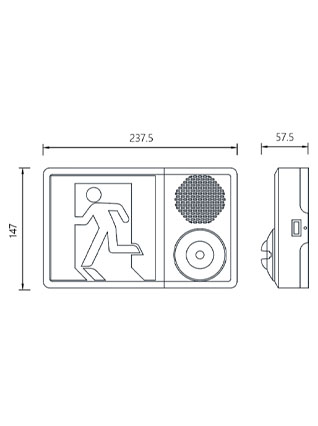

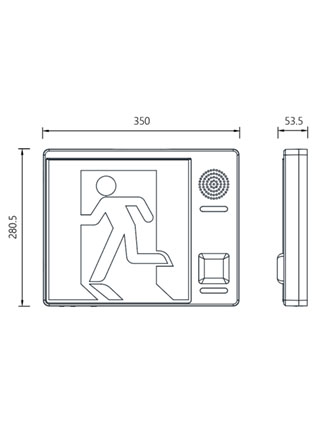

제품도면
EL-WS250S-SV 도면

도면 DWG 도면 PDF

EL-WS250S-SV

제조사 올라이트라이프
종별 및 형식 AC220V/DC7.2V/피난구용/대형
/단면형/CCFL식/유효점등시간 60분
정격전압 AC220V 50~60Hz
예비전원 DC7.2V Ni-Cd 700mAh
소비전력 7.8W
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Aluminium, EGI, Poly Carbonate
외함크기 445(W)*309(H)*65(D)
색상 아이보리
음성 점멸 대형 단면/양면 피난구유도등

제품도면
EL-CS250S-SV(단면) / EL-CS250D-SV(양면) 도면

도면 DWG 도면 PDF

EL-CS250S-SV(단면) / EL-CS250D-SV(양면)

제조사 올라이트라이프
종별 및 형식 AC220V/DC7.2V/피난구용/대형
/단면,양면형/CCFL식/유효점등시간 60분
정격전압 AC220V 50~60Hz
예비전원 DC7.2V Ni-Cd
700mAh(단면) / 1200mAh(양면)
소비전력 7.8W(단면) / 10W(양면)
주위온도 -10~50℃
상대습도 0~90%
결선방식 2선식/3선식
점검스위치 상용전원 감시용 : 녹색LED
예비전원 감시용 : 적색LED
외함종류 Aluminium, EGI, Poly Carbonate
외함크기 도면참조
색상 아이보리
