중계기

HOME > 제품소개 > 중계기

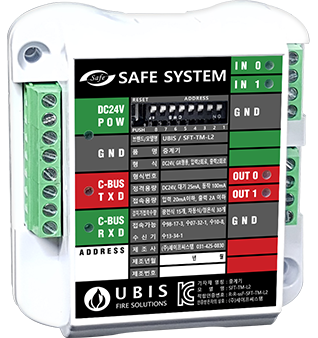

UBIS 중계기 2회로

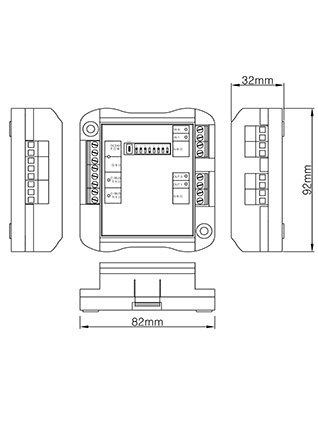

제품도면
SFT-T2 도면

도면 DWG 도면 PDF

SFT-T2

형식승인번호 중13-23
정격전압 DC24V ±20%
감시소비전류 25mA
제어소비전류 90mA
상대습도 0~90%
회선 수용능력 2감시(Input) / 2제어(Output)
용도 감시 및 설비제어
외함 종류 Poly Carbonate
외함 크기 82(D)*92(H)*31(D)
색상 백색

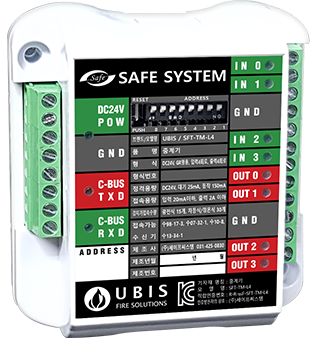

UBIS 중계기 4회로

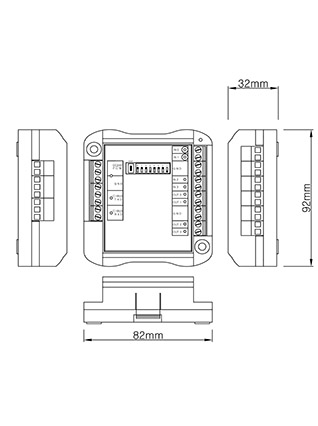

제품도면
SFT-T4 도면

도면 DWG 도면 PDF

SFT-T4

형식승인번호 중13-24
정격전압 DC24V ±20%
감시 소비전류 25mA
제어 소비전류 150mA
주위온도 -10~50℃
상대습도 0~90%
회선 수용능력 4감시(Input) / 4제어(Output)
용도 감시 및 설비제어
외함 종류 Poly Carbonate
외함 크기 82(W)*92(H)*31(D)
색상 백색

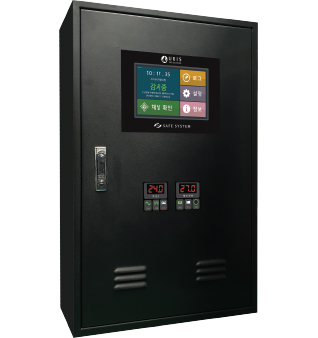

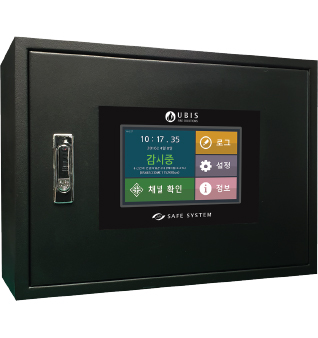

중계반(벽걸이형)

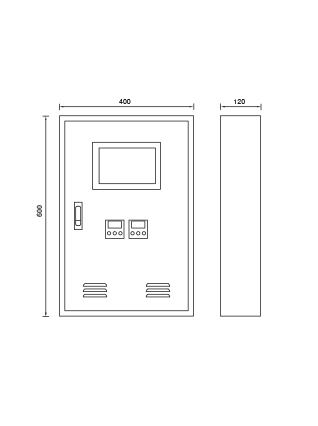

제품도면
SAFE UMUX-TERM 도면

도면 DWG 도면 PDF

SAFE UMUX-TERM

형식승인번호 중15-22
정격전압 AC220V 50~60Hz
예비전원 DC24V 7000mAh
디스플레이 7inch TFT LCD
해상도 800*480
표시색상 True Color
주위온도 -10~50℃
상대습도 0~90%
신호전송방식 C-BUS, S-BUS
중계반 전송거리 FR-CVV-SB Cable : 1.2km이내
Multi mode fiber cable : 2km이내
Single mode fiber cable : 20km이내
계통당 ADDRESS 125ADD
중계반 계통수 4계통
최대수용 ADDRESS 125ADD * 4계통 = 500ADD
제어방식 터치 스크린
네트워크 TCP/IP / RS422 원거리 원격제어감시
R/GR형 수신반과 중계반 1:15감시
외함종류 1.6t 강판
외함크기 450(W)*700(H)*175(D)
색상 Sand Blast - Black
중계기 2회로

제품도면
TERM-22 도면

도면 DWG 도면 PDF

TERM-22

형식승인번호 중02-1-1
정격전압 DC24V ±20%
감시소비전류 20mA
제어소비전류 45mA / 75mA
주위온도 -10~50℃
상대습도 0~90%
회선수용능력 2감시(Input) / 2제어(Output)
용도 감지 및 설비제어
외함종류 Poly Carbonate
외함크기 95(W)*85(H)*27(D)
색상 아이보리
중계기 4회로

제품도면
TERM-44 도면

도면 DWG 도면 PDF

TERM-44

형식승인번호 중99-12-1
정격전압 DC24V ±20%
감시소비전류 25mA
제어소비전류 50mA / 75mA / 105mA / 130mA
주위온도 -10~50℃
상대습도 0~90%
회선수용능력 4감시(Input) / 4제어(Output)
용도 감지 및 설비제어
외함종류 Poly Carbonate
외함크기 95(W)*85(H)*27(D)
색상 아이보리
아나로그 중계기

제품도면
SF-TERM-PLCAL 도면

도면 DWG 도면 PDF

SF-TERM-PLCAL

정격전압 DC24V ±20%
소비전류 20mA
주위온도 -10~50℃
상대습도 0~90%
회로수용능력 아나로그 감지기 30EA
용도 아나로그 감지기 통신 제어
외함재질 Poly Carbonate
제품크기 95(W)*85(H)*27(D)
색상 적색
